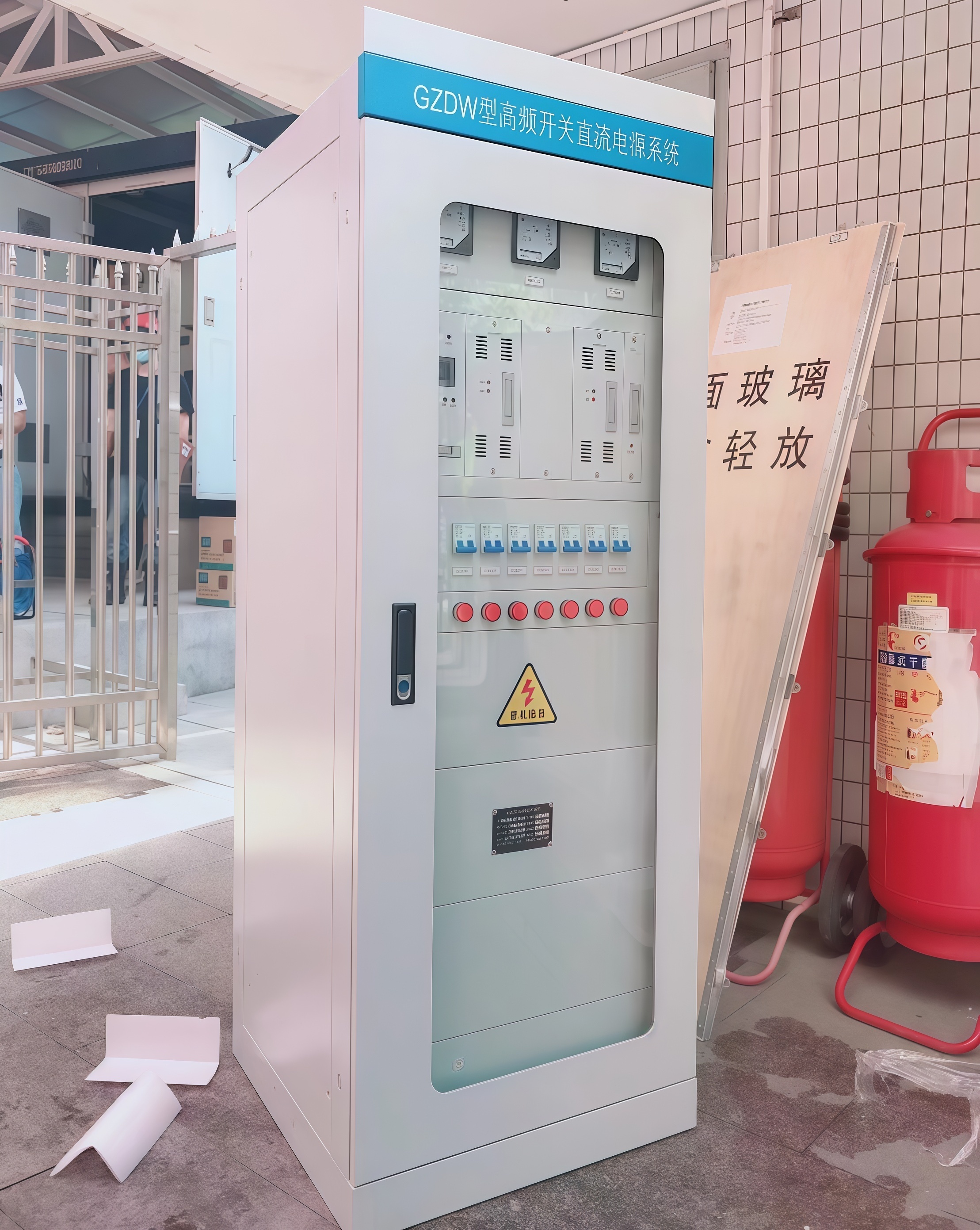

1.6米直流屏

1.6米直流屏小系统是粤兴电力专为小容量系统而设计;适合小型开关站、小型用户变电站、系统采用一体化设计思想,由整流模块、监控模块、降压单元、配电单元和电池安装箱构成;

客户服务中心:0755-23024697

产品详情


一:产品简介

名 称: 微机直流屏1.6米小系统

1.6米直流屏小系统是粤兴电力专为小容量系统而设计;适合小型开关站小型用户变电站系统采用一体化设计思想由整流模块监控模块降压单元配电单元和电池安装箱构成;具有体积小结构简单独立构成系统等特点;监控模块采用LCD汉字菜单显示,对系统监控和电池自动化管理功能完善,具有与自动化系统连接四遥接口,提供RS232和RS485两种通讯接口选择,提供RTUCDTMODBUS三种通讯规约选择。



二:产品原理

简单地说,直流屏就是提供稳定直流电源的设备。

直流屏两路市电经过双路交流切换装置输入一路交流,给各个充电模块供电。直流屏充电模块将输入三相/单相交流电转换为直流电,给蓄电池充电,同时给合闸负载供电,另外合闸母线通过降压装置给控制母线供电。当市电断电或异常时,由蓄电池放电应急供电


直流屏系统中的各基础监控单元受主监控的管理和控制,通过通讯线将各基础监控单元采集的信息送给主监控统一管理。主监控显示直流系统各种信息,用户也可触摸显示屏查询信息及操作,系统信息还可以接入到远程监控系统。直流屏除基础的交流监控直流监控开关量监控外,还可以配置绝缘监测电池巡检功能,用来对直流系统进行全面监控


三:产品特点

● 适合构成40AH/220V65AH/110V以下的系统。

● 模块监控单元和降压单元均采用带电插拔结构,安装维护方便。

● 可安装3个2.0A/220V、4.0A/110V自然冷模块。

● 降压单元具有自动硅链降压功能,最大电流2A,冲击电流30A/0.5S。

● 监控器采用LCD显示,汉字菜单,按键操作,可实现系统参数设置系统工作参数显示系统故障指示和系统校准。

● 监控器具有对电池自动管理的功能。

● 提供RS232和RS485两种通讯接口选择提供RTUCDTMODBUS三种通讯规约选择,可与电站自动化系统连接。

● 监控器实现电池电压控母电压,控母电流电池充放电电流模块状态检测。

● 配电单元可提供2路交流输入(可选择一路PT供电)3路馈电输出。

● PT供电时系统自动限制输出功率。

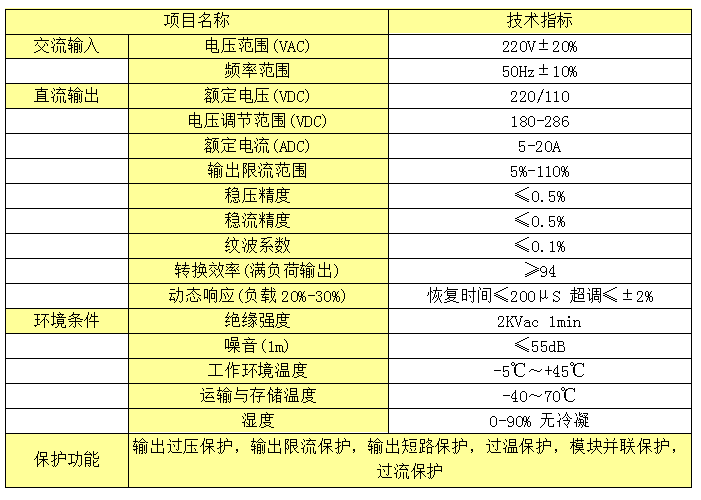

四:产品技术指标



外形尺寸:600(宽)×600(厚)×1600(高)加眉头后高为1660

   量:以报价为准
